技術規范

　　適用介質：尿素溶液、氨氣、甲酸胺

　　適用溫度：-40-220℃

　　公稱壓力：PN1.6、2.5、4.0MPa ANSI 150LB 300LB、JIS0K、20K

　　公稱通徑：DN5-300NPS 1/2□-12□

　　驅動方式：手動、氣動

　　性能規范

　　設計與制造：GB/T12235及QB/7JL0601-2018

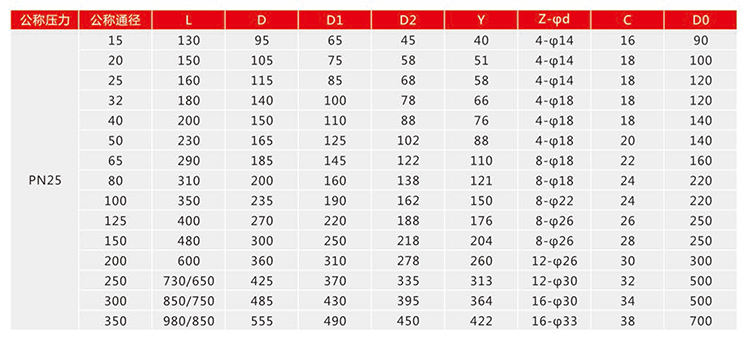

　　結構長度：GB/T12221

　　連接法蘭：JB/T 79、HG 20592、GB/T9113、ANSI B16.5(或按合同要求)

　　試驗和檢驗：GB/T1397、AP1598

　　閥門標志：GB/T 12220

　　供貨要求：JB/T 7928

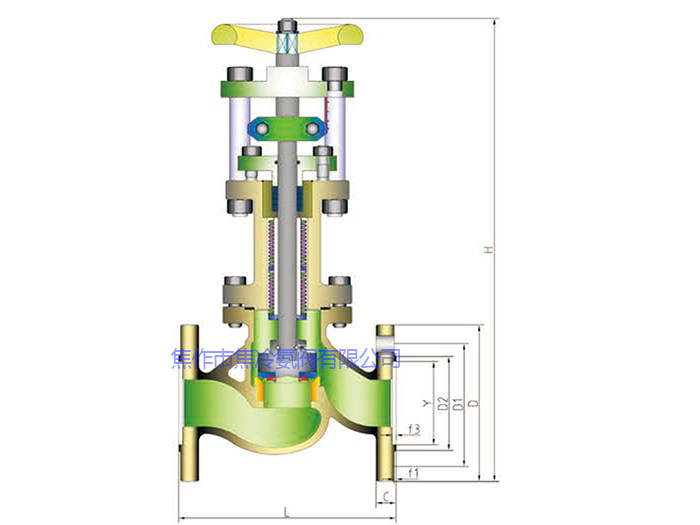

　　尿素專用波紋管截止閥特點：

　　1、專用于尿素制氨氣管路控制系統，免維護、耐腐蝕

　　2、采用尿素鋼精鑄而成，使耐氨基甲酸氨腐蝕更加可靠

　　3、閥瓣閥座采用司太立硬質合金或PPL材料密封耐高溫密封可靠

　　4、內置進口耐蝕波紋管設計，具有雙重密封結構無泄漏使用壽命長

　　5、采用旋轉軸向直行導向設計，錐形截止密封結構具備自動補償功能

　　主要零部件材料

　　序號 零件名稱 材料

　　1 閥體 S2205 S2507

　　2 閥蓋 S2205 S2507

　　3 閥桿 S2205 S2507

　　4 閥瓣密封 等離子噴焊、堆焊耐鉵合金

　　5 閥座密封面 STL

　　6 填料 PPL

　　7 墊片 PPL

　　8 波紋管 S2205.C-176
